Voici comment mettre en service le système « Protection grêle – tout simplement automatique »

Le système « Protection grêle – tout simplement automatique » a été conçu de manière à pouvoir garantir un fonctionnement fiable et sûr. Un électro-installateur pourra effectuer l’installation en peu de temps, en réalisant les étapes suivantes.

Description du branchement du boîtier de signal

Description du branchement du boîtier de signal

Connecteur

Description

1 Port Ethernet RJ45

Gen3-3 : port Ethernet pour la connexion internet, débit 10/100 Mbit/s
Gen3-4 : port Ethernet pour la connexion internet, débit 10/100/1000 Mbit/s

2 Alimentation électrique

Gen3-3 : Raccordement 5 V Micro USB pour bloc d’alimentation
Gen3-4 : Raccordement 5 V USB-C pour bloc d’alimentation

3 Relais 1

Raccordement au dispositif de commande des stores

4 LED

LED clignote en vert - Communication positive avec le domain name system (DNS)
LED allumé en vert - Fonctionnement normal du boîtier de signal (tout est en ordre)
LED clignote en rouge-vert en alternance - Alerte grêle active
LED est allumé en orange - Alerte test active
LED clignote en rouge à intervalles espacés - Erreur, le boîtier ne parvient pas à établir la connexion
LED clignote en vert à intervalles rapprochés - Factory Reset, confirmation du redémarrage

5 Bouton Soft Reset

Le boîtier de signal de 3e génération est équipé d’un bouton pour forcer le redémarrage du boîtier (soft reset). Celui-ci peut être utilisé dans le cas où une adresse IP statique erronée aurait été saisie via l’interface de configuration du boîtier de signal. Le bouton doit être pressé pendant 1-2 secondes à l’aide d’un objet pointu (p. ex. stylo). La LED se met alors clignoter rapidement en vert. Après le redémarrage, le boîtier de signal utilisera à nouveau le protocole DHCP.

Le relais du boîtier de signal de 3e génération supporte une intensité / tension maximale de 10A à max. 277V ou de 15A à max. 125V.

Le signal grêle est exclusivement commuté par le relais 1. Les autres relais sont réservés à d’autres scénarios d’application futurs et n’ont actuellement aucune fonction. La transmission du signal grêle au dispositif de commande du bâtiment se fait donc par le relais 1.

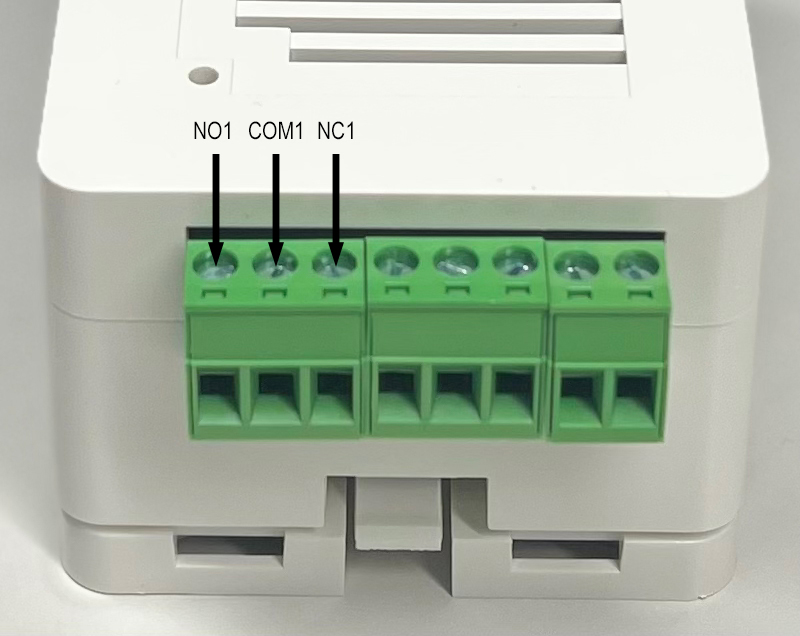

Connexions relais au boîtier de signal « Protection grêle – tout simplement automatique » étiqueté

A) Si le dispositif de commande des stores doit avoir un contact sans tension ouvert en cas d'alerte grêle, relier Com1 à NC1.

Boîte de signal: Possibilités de connexion - contact libre de potentiel ouvert

B) Si le dispositif de commande des stores doit avoir un contact sans tension fermé en cas d'alerte grêle, relier Com1 à No1.

Si le dispositif de commande des stores ne comprend aucun contact sans tension pour le dispositif d'alerte grêle, il faut brancher un relais en amont.

Avant de raccorder le boîtier de signal, vérifiez le bon fonctionnement de la connexion Internet. Pour ce faire, munissez-vous d’un ordinateur portable ou d’une tablette, connectez-vous à Internet, puis accédez à la plate-forme « Protection grêle », à l’adresse https://meteo.netitservices.com, et connectez-vous à l’aide de votre nom d’utilisateur et de votre mot de passe.

Important : L’électro-installateur est responsable de placer les installations de manière à garantir que la performance du signal via le réseau de données mobile soit optimale et non limitée pour la transmission des données. Ce point doit impérativement être contrôlé.

  1. Au moyen du câble RJ45, reliez le boîtier de signal au modem, routeur ou TP-Link, comme indiqué dans l'illustration.
  2. Raccordez l’adaptateur secteur.
  3. Le boîtier de signal démarre et obtient son adresse IP à partir du modem / routeur / TP-Link. Sur le boîtier de signal, la LED s'allume.
  4. Si le processus de démarrage s’est achevé avec succès, la LED s'allume vert. Le boîtier de signal est maintenant connecté à l'internet via le modem / routeur / TP-Link.
  5. Suivez ensuite les indications données sous « Contrôle du fonctionnement et activation ».
Schéma du système d'alerte grêle « Protection grêle - tout simplement automatique » avec connexion à l'internet / service mobile
  1. Accédez à la plate-forme « Protection grêle », à l’adresse meteo.netitservices.com, et connectez-vous à l’aide de votre nom d’utilisateur personnel et de votre mot de passe.
  2. Sélectionnez le boîtier de signal au moyen de son numéro de série, qui se trouve au dos du boîtier. Effectuez un contrôle de fonctionnement, en cliquant sur le bouton « Alerte test ». La couleur du bouton « Alerte test » passe alors du rouge au vert. Dans le navigateur, le message suivant apparaît dans la rubrique « Dernières activités (entrées de journal) » : « Alerte grêle reçue pour le boîtier de signal (alerte test) ».
  3. Dans les deux minutes qui suivent, le boîtier de signal se connecte avec le système d'alerte grêle. Comme l'alerte test est activée, le boîtier de signal active l'alerte grêle :
    • La LED du boîtier de signal devient orange. Les stores remontent.
    • Dans le navigateur, le message suivant apparaît dans la rubrique « Dernières activités (entrées de journal) » : « Le boîtier de signal a réceptionné l’alerte grêle (alerte test) ».
    • Le contrôle de fonctionnement relatif à l’activation de l’alerte est terminé dès que les stores sont complètement remontés.

Désactivez l'alerte test, en cliquant à nouveau sur le bouton « Alerte test ». Lors de la prochaine connexion du boîtier de signal avec le système d'alerte grêle, le signal test est désactivé :

  • Dans le navigateur, le message suivant apparaît dans la rubrique « Dernières activités (entrées de journal) » : « Levée de l'alerte reçue pour le boîtier de signal (alerte test) ».
  • La LED du boîtier de signal devient verte. Les stores prennent la position définie par le dispositif de commande des stores.
  • Dans le navigateur, le message suivant apparaît dans la rubrique « Dernières activités (entrées de journal) » : « Le boîtier de signal a réceptionné la levée de l’alerte (alerte test) ».

Le contrôle de fonctionnement relatif à la désactivation de l’alerte est terminé dès que les stores sont redescendus et se sont arrêtés dans la position définie.

Pour terminer, cliquez sur le bouton « Chaîne d'alerte ». La couleur du bouton « Chaîne d'alerte » passe alors du rouge au vert. Cette action active la fonction de notification automatique par SMS / e-mail en cas de perte de la connexion. Pour de plus amples informations, veuillez consulter le guide d’installation complet (document PDF, point 3.3). Dans le navigateur, le message suivant apparaît dans la rubrique « Dernières activités (entrées de journal) » : « La chaîne d’alerte a été activée ». L'installation est maintenant terminée, et le système d'alerte grêle fonctionne désormais automatiquement.

Important

N’oubliez pas de compléter et de signer le procès-verbal de réception, puis de l’envoyer à l’Association des établissements cantonaux d'assurance incendie AEAI :

hagelschutz@vkg.ch

ou :
Association des établissements cantonaux d'assurance incendie AEAI
Protection grêle
Bundesgasse 20
3011 Berne

En recevant le procès-verbal de réception, l’AEAI est informée du fait que le boîtier de signal a été mis en service. Elle transmet alors au propriétaire du bâtiment, à la gérance et / ou au concierge un accès personnel et sécurisé à la plate-forme en ligne « Protection grêle ». Cet accès permet notamment de consulter les alertes grêle en cours, d’afficher un aperçu des alertes émises au cours des derniers mois ou encore de déclencher des alertes test.

Le boîtier de signal de 2e et 3e génération est compatible avec le Wi-Fi, afin de permettre une installation dans les lieux où aucune connexion Ethernet n’est disponible. Un configurateur basé sur le web a été créé pour pouvoir établir une connexion à un réseau sans fil et effectuer d’autres tâches de maintenance. Il permet notamment de configurer des adresses IP statiques ou de vérifier des connexions réseau.

Le configurateur pour le boîtier de signal fonctionne avec la majorité des navigateurs web. Il a été testé avec les navigateurs suivants :

  • Google Chrome
  • Microsoft Edge
  • Mozilla Firefox
  • Opera
  • Safari

Le configurateur est une application web. Si vous connaissez déjà l’adresse IP du boîtier de signal, vous pouvez saisir l’adresse suivante dans votre navigateur : http://<adresse IP>, et vous accéderez directement au configurateur.

Si vous ne connaissez pas l’adresse IP du boîtier de signal, ouvrez la plate-forme « Protection grêle », à l’adresse https://meteo.netitservices.com. Demandez ensuite l’adresse IP depuis l’espace « Administration ».

  • Le boîtier de signal doit être connecté au réseau local (effectuer le raccordement LAN - RJ 45).
  • La fonction DHCP doit être activée, afin qu’une adresse IP soit attribuée de manière automatique au boîtier de signal.
  • Le boîtier de signal doit être enregistré dans l’interface d’administration :
    1. Ouvrez la plate-forme « Protection grêle », à l’adresse meteo.netitservices.com, et connectez-vous à l’aide de votre nom d’utilisateur et de votre mot de passe.
    2. Sélectionnez le boîtier de signal au moyen de son numéro de série, qui se trouve au dos du boîtier.
    3. Dans l’espace affichant les détails du boîtier de signal, cliquez sur le bouton « Demander une IP ». À droite, le message suivant apparaît dans la rubrique « Dernières activités » : « L’IP a été demandé ».
    4. Dans les deux minutes qui suivent, le boîtier de signal enverra son adresse IP au serveur. Dans le navigateur, le message suivant apparaît dans la rubrique « Dernières activités » : « L’IP a été reçu ». L’adresse IP reste visible pendant 60 minutes seulement, et doit être redemandée si nécessaire.
    5. Dès que l’adresse IP s’affiche, cliquez dessus, et le configurateur du boîtier de signal s’ouvre dans un nouvel onglet.

Pour de plus amples informations concernant le configurateur, veuillez consulter le guide d’installation complet (document PDF). Les réponses aux questions fréquentes se trouvent dans la section « Questions / réponses » du présent site.
